Introdução

Essa seção tem o intuito de apresentar uma introdução à Teoria dos Grafos.

Definição

Um grafo é representado por um par ordenado \(G = (V, E)\), em que \(V\) é o conjunto de vértices e \(E\) é o conjunto de arestas. Eles podem ser utilizados para representar relações entre os vértices, através do uso das arestas. Por exemplo, os vértices podem ser vistos como cidades e as arestas como estradas, em que a aresta \((U,V)\) existe se há uma estrada entre as cidades \(U\) e \(V\).

Os exemplos a seguir serão baseados no seguinte grafo:

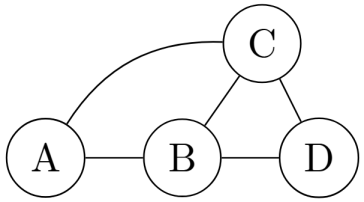

Grafo de exemplo
\[ V = \{A, B, C, D\} \]
\[ E = \{ (A, B), (A, C), (B, C), (B, D), (C, D) \} \]

Vizinhança

Definimos a vizinhança \(N\) de um vértice \(V\) como o conjunto de vértices que estão ligados diretamente a \(V\) através de uma aresta. Em grafos direcionados, se temos a aresta \((U,V)\), então \(V\in N(U)\) e \(U\notin N(V)\).

\[ N(V) = \{U | (V,U) \in E\} \]
\[ \begin{aligned} &N(A) = \{B,C\} \\ &N(B) = \{A,C,D\} \\ &N(C) = \{A,B,D\} \\ &N(D) = \{B,C\} \end{aligned} \]

Grau

O grau de um vértice \(V\) é o número de arestas que incidem em \(V\). Se existe uma aresta que liga um vértice nele mesmo (loops), ela conta duas vezes em seu grau. Em grafos direcionados, temos dois tipos de grau: de entrada e saida, que representam, respectivamente, o número de arestas que entram e saem no vértice.

\[ Deg(V) = \left|N(V) \right| + loops \]
\[ \begin{aligned} &Deg(A) = 2 \\ &Deg(B) = 3 \\ &Deg(C) = 3 \\ &Deg(D) = 2 \end{aligned} \]

Componente Conexa

Uma componente conexa de um grafo é um subgrafo em que todo par de vértices está conectado por um caminho e não há conexão com vértices que não pertençam a tal subgrafo.

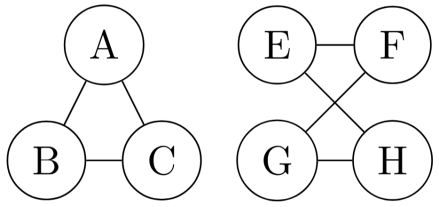

Grafo com duas componentes

O grafo acima possui duas componentes conexas:

\[ \begin{align} C_1 &= \{A, B, C \} \\ C_2 &= \{E, F, G, H \} \end{align} \]

Tipos de Grafo

Árvore

Uma árvore é um tipo de grafo geralmente utilizado para representar uma hierarquia entre os vértices. O vértice mais acima é chamado de Raiz, e a altura de cada vértice representa a sua distância até a raiz. Um vértice que não tem filhos é chamado de Folha.

Chamamos de floresta um grafo em que todas suas componentes são uma árvore.

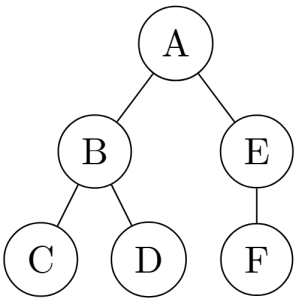

Exemplo de Arvore

Árvore cuja raiz é o vertice A, e as folhas são os vértices C, D e F.

Características de árvorre

  • Um vértice pode ter vários filhos, porém tem um único pai.
  • Possui exatamente \(N-1\) arestas, sendo \(N\) o número de vértices.
  • Existe apenas um caminho entre dois vértices.
  • Não apresenta ciclos

Grafos Direcionados

Um grafo direcionado ou orientado é um grafo em que suas arestas possuem um sentido. Se um par \((U,V)\) pertence ao conjunto \(E\) de arestas, então existe um caminho de \(U\) para \(V\), mas não necessariamente existe um caminho de \(V\) para \(U\).

Representação das arestas

No grafo direcionado, as arestas geralmente são representadas por setas.

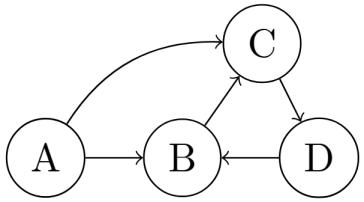

Exemplo de Grafo Direcionado
\[ \begin{aligned} &\hphantom{..............} V = \{A, B, C, D\} \\ &E = \{(A, B),\ (A, C),\ (B, C),\ (D, B),\ (C, D)\} \end{aligned} \]

No grafo acima, existe uma aresta entre os vértices \(A\) e \(C\), no entando não há um caminho que saia de \(C\) e chegue em \(A\). Em contrapartida, existe a aresta \((B,C)\) e um caminho de \(C\) para \(B\), passando pelo vértice \(D\).

Grafo Ponderado

Um grafo ponderado é um grafo que cada aresta possui um peso, ou seja, um valor. Formalmente, existe uma função \(W\) que relaciona o conjunto de arestas \(E\) do grafo aos numeros reais \(\mathbb{R}\). Os pesos podem representar, por exemplo, custo ou distância entre os vértices.

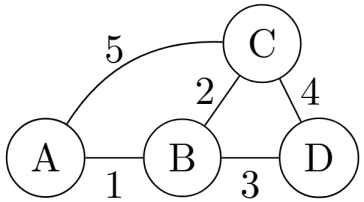

Exemplo de Grafo Ponderado
\[ \begin{aligned} W(A,B) = 1 \\ W(B,C) = 2 \\ W(B,D) = 3 \\ W(C,D) = 4 \\ W(A,C) = 5 \end{aligned} \]

Grafo Funcional

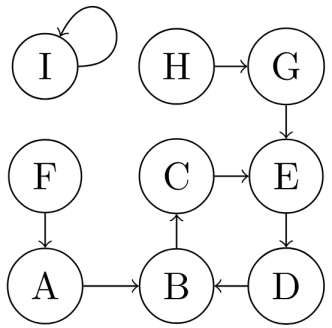

É um grafo direcionado em que cada vértice tem grau de saída exatamente igual à 1. Toda componente do grafo apresenta exatamente um ciclo.

Exemplo de Grafo Ponderado

Representação em código

Os exemplos a seguir serão baseados no seguinte grafo:

Grafo de exemplo

Matriz de Adjacência

Representamos o grafo como uma matriz \(M\) de dimensão \(N \times N\), sendo \(N\) o número de vértices. Podemos descobrir se existe uma aresta entre \(U\) e \(V\) em tempo constante apenas olhando para \(M[U][V]\). No entanto, a complexidade de memória é \(O(N^2)\), o que pode ser inviável se o grafo tiver muitos vértices e poucas arestas (Grafos Esparsos).

\[ M[U][V] = \begin{cases} 0, & (U,V) \notin E \\ 1, & (U,V) \in E \end{cases} \]

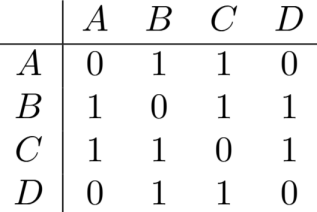

Matriz de Adjacência

Exemplo da matriz de Adjacência do grafo desenhado anteriormente.

adj_matrix.cpp
#include <bits/stdc++.h>
using namespace std;

const int N = 1e3+5; ///número náximo de vértices do grafo
int adj[N][N]; //matriz de adjacência
int n,m; //numero de vértices e arestas

int main(){
    cin>>n>>m;

    for(int i=0;i<m;i++){
        int u,v;
        cin>>u>>v;

        adj[u][v] = 1;
        adj[v][u] = 1;
    }
}

Lista de Adjacência

Para todo vértice \(U\) do grafo, fazemos uma estrutura que armazena todo vértice \(V\in N(U)\), ou seja, todo vértice \(V\) na vizinhança de \(U\). A complexidade de tempo para determinar se existe uma aresta entre os vértices \(U\) e \(V\) dependerá da estrutura utilizada. Em grafos esparsos, a memória utilizada é consideravelmente menor do que em matrizes de adjacencia.

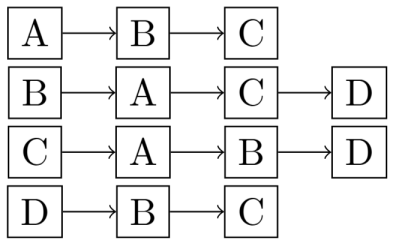

Lista de Adjacência

Exemplo da lista de Adjacência do grafo desenhado anteriormente.

adj_list.cpp
#include <bits/stdc++.h>
using namespace std;

const int N = 2e5+5; ///número náximo de vértices do grafo
vector<int> adj[N]; //lista de adjacência
int n,m; //numero de vértices e arestas

int main(){
    cin>>n>>m;

    for(int i=0;i<m;i++){
        int u,v;
        cin>>u>>v;

        adj[u].push_back(v);
        adj[v].push_back(u);
    }
}
